Štěrbinové trouby PROFIL II

Štěrbinové trouby odvádí dešťovou vodu a ropné látky (úkapy) ze zpevněných ploch.

Jsou vhodné například na odvodnění nejnáročnějších dopravních staveb, dálnic, silnic I. třídy, tunelů, letišť, odstavných stání, parkovišť atd. Štěrbinové trouby profilu II se používají v oblastech s velkým výskytem srážek s podmínkou co nejnižšího založení. Vyrábíme je pouze v nespádové variantě. Prvky profilu II_1 (s přerušovanou štěrbinou) jsou dimenzovány na třídy dopravního zatížení D400, E600 a F900. Přerušovaná nátoková štěrbina zajišťuje pevnost prvku i při příčném pojezdu. Prvky profilu I s průběžnou štěrbinou slouží k podélným pojezdům. Celý systém se skládá ze čtyř základních složek:

  • štěrbinová trouba s přerušovanou štěrbinou o délce 4 m bez vnitřního spádu,
  • kompletní vpusťový kus včetně plastového poklopu (litinové mříže), kalového koše a rektifikačního kónusu,
  • čisticí kus včetně plastového poklopu (litinové mříže),
  • záslepka.

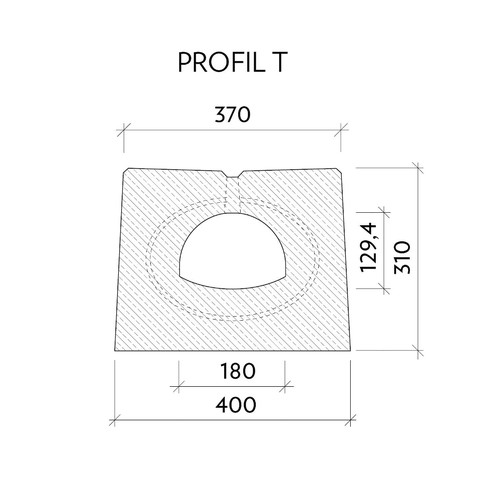

Tabulka velikostí

ROZMĚROVÁ VARIABILITA

ŠT s průběžnou štěrbinou 4000 mm (délka)
ŠT bez vnitřního spádu s přerušovanou štěrbinou 4000 mm (délka)
Vpusťový komplet základní V0 1000 mm (délka)
Vpusťový komplet úžlabí VU 1000 mm (délka)
Čistící kus základní C0 1000 mm (délka)
Čistící kus vrcholový CS 1000 mm (délka)
Záslepka pero 120 mm (délka)
Záslepka drážka 120 mm (délka)

OSTATNÍ

Možnost výroby atypické délky produktu Dle potřeby stavby lze přizpůsobit délku produktu v krocích po jednom centimetru (minimální délka atypu je 0,4 m).
