Štěrbinové trouby PROFIL III

Důležité dokumenty

Štěrbinové trouby odvádí dešťovou vodu a ropné látky (úkapy) ze zpevněných ploch.

Zobrazit více

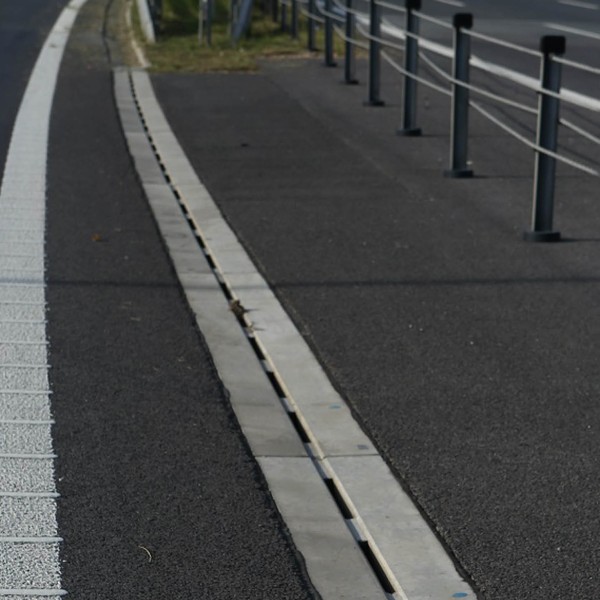

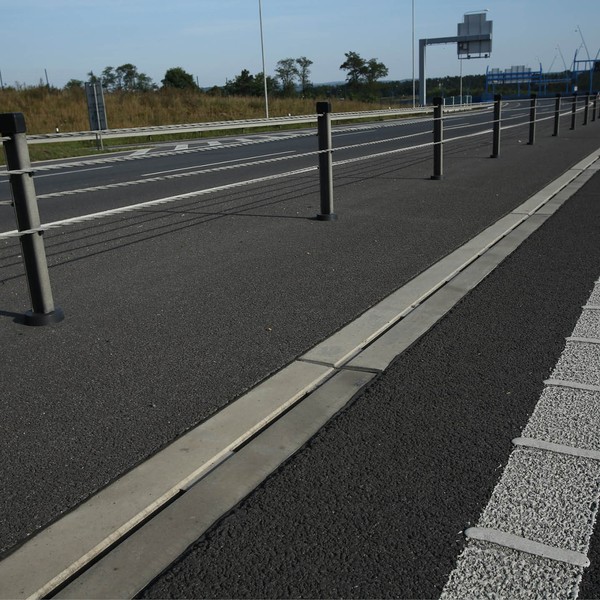

Jsou vhodné například na odvodnění nejnáročnějších dopravních staveb, dálnic, silnic I. třídy, tunelů, letišť, odstavných stání, parkovišť atd. Složky profilu III se používají v místech s extrémním výskytem srážek. Vyrábíme je pouze v nespádové variantě. Profil III_0 (s průběžnou štěrbinou) je dimenzován pouze pro třídu dopravního zatížení D400 a slouží k podélným pojezdům. Profil III-0 (s průběžnou štěrbinou) je dimenzován pouze pro třídu dopravního zatížení D400 a není určen k příčným pojezdům.
Systém je tvořen čtyřmi základními prvky:

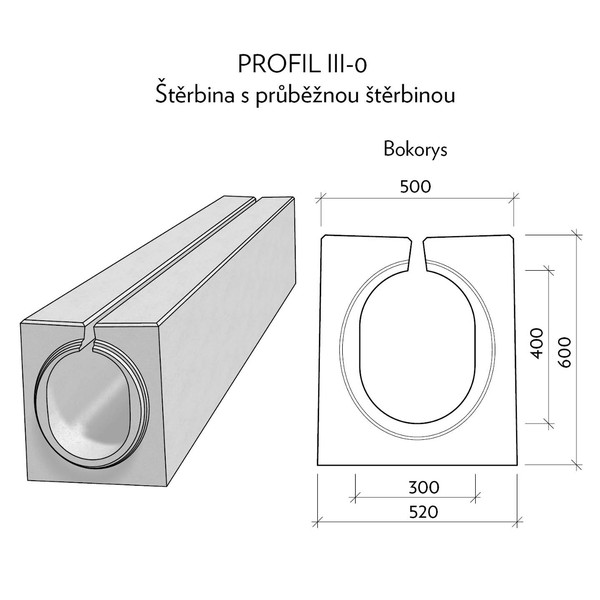

štěrbinová trouba s průběžnou štěrbinou o délce 4 m bez vnitřního spádu,

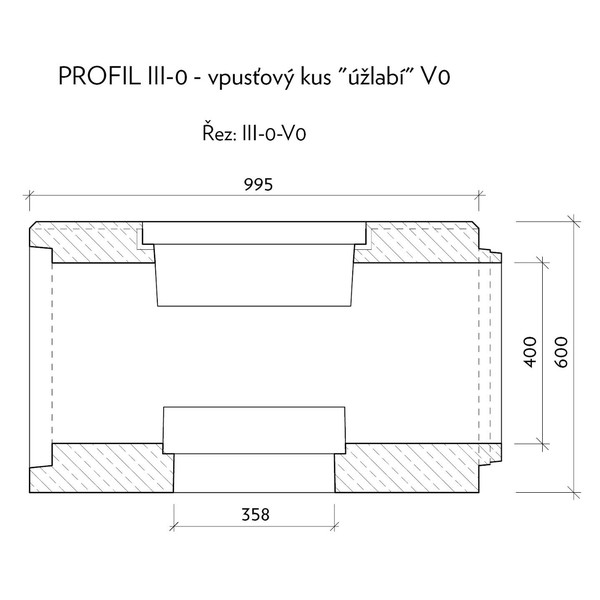

kompletní vpusťový kus včetně plastového poklopu (litinové mříže), kalového koše a rektifikačního kónusu,

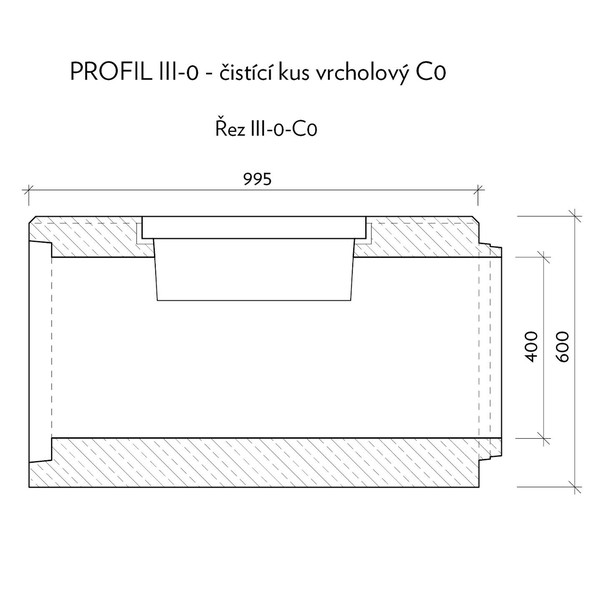

čisticí kus včetně plastového poklopu (litinové mříže),
záslepka.

Zobrazit méně

Tabulka velikostí

ROZMĚROVÁ VARIABILITA

ŠT s průběžnou štěrbinou	4000 mm (délka)
ŠT bez vnitřního spádu s přerušovanou štěrbinou	4000 mm (délka)
Vpusťový komplet základní V0	1000 mm (délka)
Vpusťový komplet úžlabí VU	1000 mm (délka)
Čistící kus základní C0	1000 mm (délka)
Čistící kus vrcholový CS	1000 mm (délka)
Záslepka pero	120 mm (délka)
Záslepka drážka	120 mm (délka)

OSTATNÍ

Možnost výroby atypické délky produktu	Dle potřeby stavby lze přizpůsobit délku produktu v krocích po jednom centimetru (minimální délka atypu je 0,4 m).
